双路温度压力导热油热量表

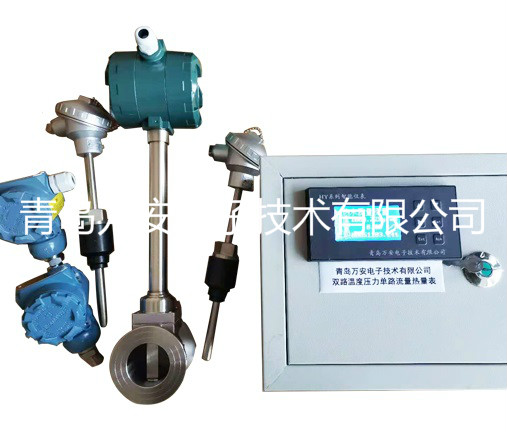

导热油热量表包含一台涡街流量传感器，两支热电阻采集温度信号，两支压力变送器采集压力信号，一台热量表。显示两路温度，两路压力，一路流量。如果现场工况需要，可以分别在冷端和热端各安装一台涡街流量传感器，热量表就可以显示两路的温度，压力，流量。

WF-LUGB涡街流量传感器简介

     涡街流量计属于速度式流量计，基于卡门涡街原理而研制，可广泛用于测量液体，比如，自来水，导热油等。气体和蒸汽（饱和蒸汽，过热蒸汽）的体积流量和质量流量。涡街流量计广泛用于石油，化工，轻工，动力供热，环保，市政，电力等行业。

WF-LUGB涡街流量传感器特点

1、蒸汽，气体，液体均能测量

2、压力损失小

3、测量体积流量时不需要补偿

4、结构简单，无运动磨损的部件

5、精度高，可靠性高，不需要现场调试

6、安装简单，维护方便

7、可进行远距离传输流量信号，与计算机联网，实现集成管理

WF-LUGB涡街流量传感器技术指标

1、测量流体：饱和蒸汽，过热蒸汽，压缩空气，一般气体，液体等等

2、额定压力：1.6Mpa，2.5Mpa，4.0Mpa及以上

3、表体材质：304不锈钢

4、输出信号：脉冲信号，电流信号

5、电气接口：M20*1.5

6、环境温度：-20-60度

7、流体温度：-20-350度

8、精度等级：液体1.0级，气体1.5级

9、供电电源：12-24VDC

WF-LUGB涡街流量传感器流量范围：

WF-LUGB涡街流量传感器选型指南

     传感器口径不同，其测量范围也不同，确定流体在管道的大体的流量范围，然后选择合适的配置。

WF-YBY扩散硅压力变送器性能参数

 压力变送器输出4-20Ma信号给热量表，热量表显示压力值。

热电阻

输出电阻信号给热量表，热量表显示温度值。

WF-HY系列热量表参数

1、精度

温度检测精度        ≤±0.5℃    压力测量精度        ≤±0.5％FS

 瞬时流量测量精度    ≤±0.5％FS    累积量精度          ≤±1％

2、仪表输入信号

  温度：1—300℃(Pt100铂热电阻,三线制)

    流量：  a)体积4—20mA（二线制/三线制）流量变送信号

          b)频率脉冲流量信号：9999 Hz

          c)差压4—20mA（二线制/三线制）流量检测信号

    压力：4—20mA（二线制/三线制）压力变送信号

3、停电信息记录：35次，循环存储

4、采样周期：1 S(对于如涡街流量计频率流量信号，计频率周期可以设定)

5、热量定时存储： 9000次，可选择时间间隔，循环存储

6、流量/热量日累积存储：500次（即近500天），循环存储

7、流量/热量月累积存储：24次（即近24个月），循环存储

8、供    电   180—260Vac,47—55Hz,﹤10VA

9、对外供电：24Vdc,100mA

10、外形尺寸：160x80x120 mm 开孔尺寸；；154x74 mm

11、通讯协议

电气接口：RS--485

软件协议：Modbus RTU

设备地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

数 据 位：7、8

停 止 位：1、2

校    验：无、奇或偶校验

热端温度：30001            整型  1小数位 ℃

冷端温度：30002            整型  1小数位 ℃

热端压力：30003            整型  3小数位 MPa

冷端压力：30004            整型  3小数位 MPa

停电次数：30005      无符号整型

停电小时：30006      无符号整型

停电分钟：30007      无符号整型

流    量：30008          长整型  2小数位 m3/h

供热流量：30010          长整型  2小数位 GJ/h

累积供水：30012    无符号长整型  2小数位 t

累积供热：30014    无符号长整型  2小数位 GJ

如从1#地址积算仪读出上述数据的命令帧为：

      01 04 00 00 00 0f b0 0e
