产品介绍
管段式传感器解决了外缚式传感器和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题。管段式超声波流量计工作稳定、精度高，材质为碳钢或不锈钢，可浸水工作，水深小于等于三米。管段式传感器需要停产安装，管段为法兰连接 ，适用于管径DN10-DN1000mm。（此款产品为经典款）
准确度：1.0%时差分辨率40皮秒
重复性：0.2%
流速上限：12m/s
测量周期：500mS (每秒2次，每个周期采集128组数据)
测量原理：超声波时差原理，4字节IEEE754浮点运算
显示接口：可连接2×10背光型汉字或者2×20字符型液晶显示器
操作：外接4键或16键轻触键盘以及PC计算机设参软件
超声波流量计优势：
超声波流量计采用微处理技术，大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点。
液体超声波流量计技术参数：
技术参数 | 卫生型管段式 | π型管段式 | 标准管段式 |
适用主机 | 一体式、分体式、经济型 | 一体式、分体式、经济型、流量模块、水表 | |
适用管径 | DN25-DN80 | DN15-DN40 | DN50-DN1000 |
材 质 | 不锈钢 | 碳钢（不锈钢选购） | |
工作频率 | 1MHz | ||
连接方式 | 活接连接 | 法兰连接 | |
适用温度 | －40℃～160℃ | ||
标 定 | 整机在线标定 | ||
防护等级 | IP68(可潜水工作，水深≤3米) | ||
外形尺寸 | 见下表 | ||
公称压力 | 见下表 | ||
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||
介质浊度 | ≤20000ppm且气泡含量小 | ||
管道衬材 | 无 | ||
信号电缆 | 专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。 | ||

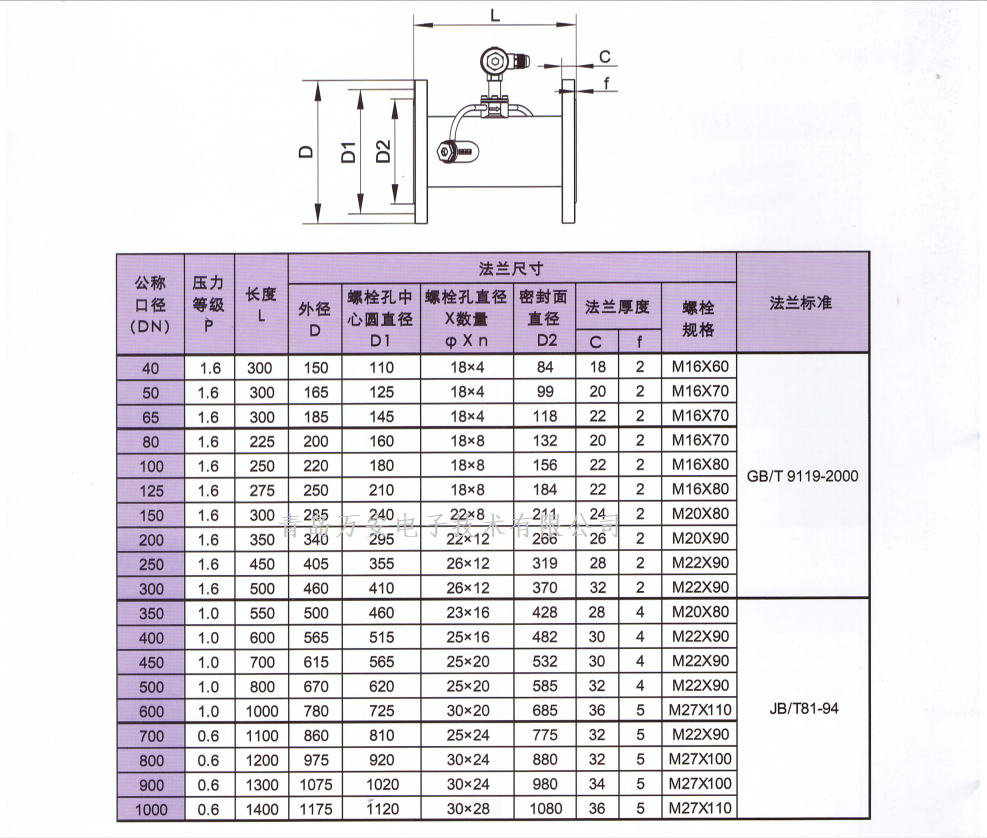

标准型管段式传感器尺寸
