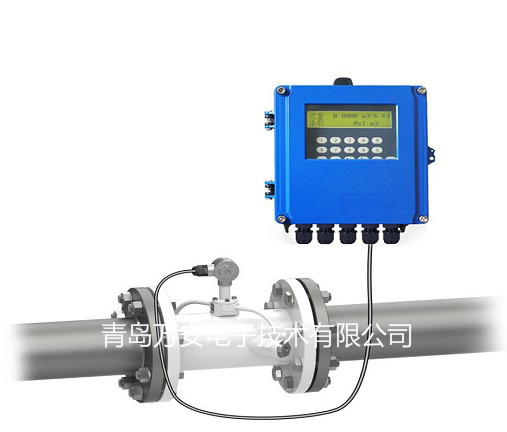

产品介绍
液体超声波管段式传感器解决了外缚式传感器和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题，真正达到了百分之一的测量精度。
标准管段式流量计工作稳定、精度高，材质为碳钢或不锈钢，可浸水工作。管段式传感器需要停产安装，管段为法兰连接 ，适用于管径DN10-DN1000mm。
管段式超声波热量表是在管段式超声波流量计上加配一对PT100或PT1000温度变送器从而实现热量测量功能 ，具有工作稳定、精度高、耐高温（≤160℃）、可浸水工作等特点。是未来超声波热量表的发展方向。
技术参数 | 标准管段式 | ||
适用主机 | 一体式、分体式、经济型、流量模块、水表 | ||
适用管径 | DN25-DN80 | DN15-DN40 | DN50-DN1000 |
材 质 | 不锈钢 | 碳钢（不锈钢选购） | |
工作频率 | 1MHz | ||
连接方式 | 活接连接 | 法兰连接 | |
适用温度 | －40℃～160℃ | ||
标 定 | 整机在线标定 | ||
防护等级 | IP68(可潜水工作，水深≤3米) | ||
外形尺寸 | 见下表 | ||
公称压力 | 见下表 | ||
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||
介质浊度 | ≤20000ppm且气泡含量小 | ||
管道衬材 | 无 | ||
信号电缆 | 专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。 | ||
管道式超声波流量计尺寸图
