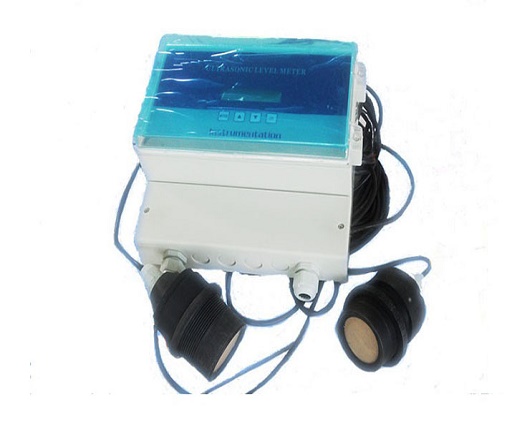

超声波液位差计技术指标及选型代码

测量范围：      0～15m

盲    区：      0.25m～0.6m

压    力：      4个大气压以下

测距精度：      0.3%

测距分辨率：    1mm

仪表显示：      自带LCD显示液位和液位差值

模拟输出：      2路4～20mA

数字输出：      RS485、Modbus协议或定制协议

供电电压：      DC24V/AC220V，防雷装置内置

环境温度：      －20℃ ～ ＋60℃

防护等级：      IP65

 超声波液位差计安装方式

仪表安装：在需安装仪表的地方固定L型支架，用螺丝将液位仪固定在支架上。

探头安装：

1、探头上是四分或六分外螺纹，可和PVC管或铁管直接连接。

2、也可将法兰固定在板或支架上，然后将探头固定在法兰上。

超声波液位差计安装原则

1）探头发射面到低液位的距离，应小于选购仪表的量程。

2）探头发射面到高液位的距离，应大于选购仪表的盲区。

3）探头的发射面应该与液体表面保持平行。

4）探头的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

6）若探头发射面到高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

超声波液位差计安装注意事项

1）仪表外壳与大地可靠相连。

2）电线、电缆保护管，要注意防止积水过多。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，在液位仪周围加设防高、低温装置。
